Цепи навесные

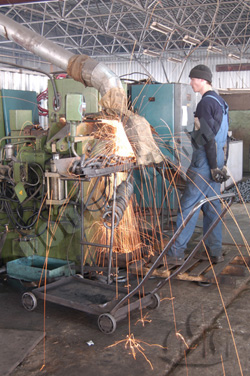

ООО «ПФ «АЯН» готова изготовить и поставить для Вас и Ваших партнеров цепи теплообменные для цепных завес вращающихся печей из горячекатаного стального проката типа ЦКН, ЦОН, ЦКЖ, ЦОЖ, изготовленные методом контактно-импульсной сварки с прогревом и осадкой по ТУ 4884-002-39004563-2008. ТУ 4884-002-39004563-2008.pdf 2.32 МБ
Изменения в ТУ 4884-002-39004563-2008
Диаметр проката используемого для производства цепей - от 16 до 30мм.Все цепи проходят испытания на специальном стенде, что исключает поставку Вам продукции не качественного исполнения.

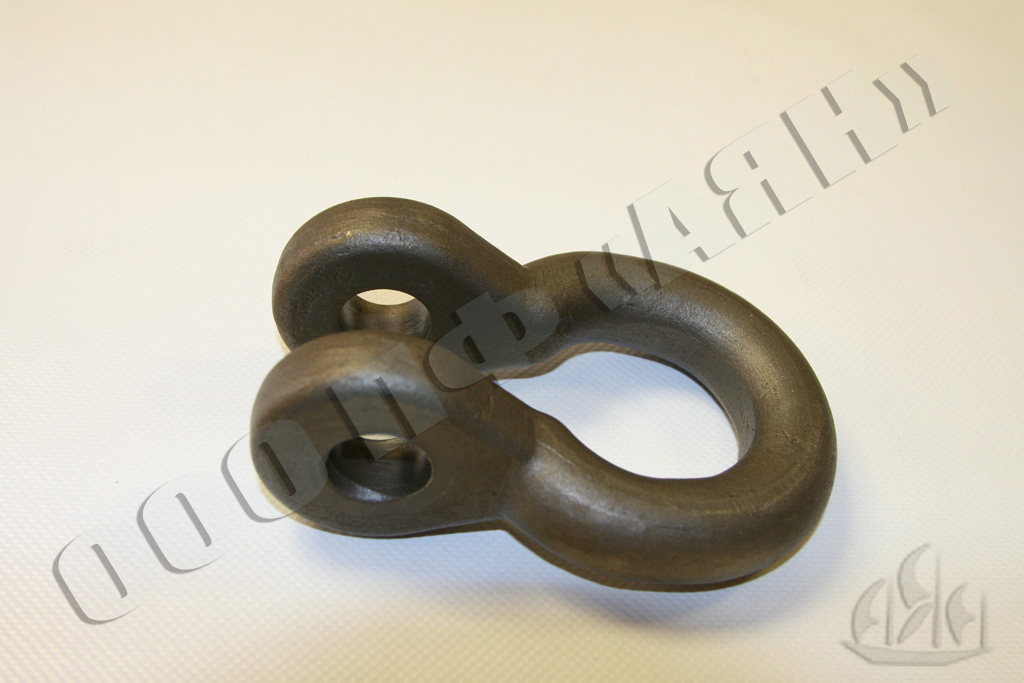

Литые цепи типа ЦКН, ЦОН, ЦКЖ, ЦОЖ изготавливаются методом литья по газифицируемым моделям.
Цепи навесные сварные ТУ 4884-002-39004563-2008| Наименование | Марка стали | Температура эксплуатации, °С |
|---|---|---|
| ЦКН 25х90 | Ст.3 | До 500 °С |
| ЦКН 25х100 | Ст.3 | До 500 °С |
| ЦОН 25х120 | Ст.3 | До 500 °С |
| ЦКН 22х90 | Ст.3 | До 500 °С |
| ЦКН 22х100 | Ст.3 | До 500 °С |
| ЦКН 28х120 | Ст.3 | До 500 °С |
| ЦКН 25х120 | Ст.3 | До 500 °С |
| ЦКН 25х90 | Ст.40Х | До 700 °С |
| ЦКН 25х100 | Ст.40Х | До 700 °С |
| ЦОН 25х120 | Ст.40Х | До 700 °С |
| ЦКН 22х90 | Ст.40Х | До 700 °С |
| ЦКН 22х100 | Ст.40Х | До 700 °С |
| ЦКН 28х120 | Ст.40Х | До 700 °С |
| ЦКН 25х120 | Ст.40Х | До 700 °С |
| ЦКН 25х90 | Ст.30ХГСА | До 700 °С |
| ЦКН 25х100 | Ст.30ХГСА | До 700 °С |
| ЦОН 25х120 | Ст.30ХГСА | До 700 °С |
| ЦКН 22х90 | Ст.30ХГСА | До 700 °С |
| ЦКН 22х100 | Ст.30ХГСА | До 700 °С |
| ЦКН 28х120 | Ст.30ХГСА | До 700 °С |
| ЦКН 25х120 | Ст.30ХГСА | До 700 °С |
Цепи навесные литые
| Наименование | Марка стали | Температура Эксплуатации, °С |
|---|---|---|
| ЦКН 25х80 | 30ХГСЛ | до 700 °С |
| ЦКН 25х100 | 30ХГСЛ | До 700 °С |
| ЦОН 25х120 | 30ХГСЛ | До 700 °С |
| ЦКН 25х80 | 40ХСЛ | До 700 °С |
| ЦКН 25х100 | 40ХСЛ | До 700 °С |
| ЦОН 25х120 | 40ХСЛ | До 700 °С |
| ЦКЖ 25х80 | 35Х23Н7СЛ | До 1050 °С |
| ЦКЖ 25х100 | 35Х23Н7СЛ | До 1050 °С |
| ЦОЖ 25ж120 | 35Х23Н7СЛ | До 1050 °С |
| ЦКЖ 25х80 | 40Х23Н10СЛ | До 1100 °С |
| ЦКЖ 25х100 | 40Х23Н10СЛ | До 1100 °С |
| ЦОЖ 25ж120 | 40Х23Н10СЛ | До 1100 °С |
| ЦКЖ 25х80 | 40Х24Н12СЛ | До 1050 °С |
| ЦКЖ 25х100 | 40Х24Н12СЛ | До 1050 °С |
| ЦОЖ 25ж120 | 40Х23Н12СЛ | До 1050 °С |
| ЦКЖ 25х80 | 40Х20Н14СЛ | До 1050 °С |
| ЦКЖ 25х100 | 40Х20Н14СЛ | До 1050 °С |
| ЦОЖ 25ж120 | 40Х20Н14СЛ | До 1050 °С |
| ЦКЖ 25х80 | 40Х9С2Л | До 800 °С |
| ЦКЖ 25х100 | 40Х9С2Л | До 800 °С |
| ЦОЖ 25ж120 | 40Х9С2Л | До 800 °С |
По желанию Заказчика возможно изготовление цепей из других марок сталей. Возможно изготовление декоративных цепей по эскизам заказчика.

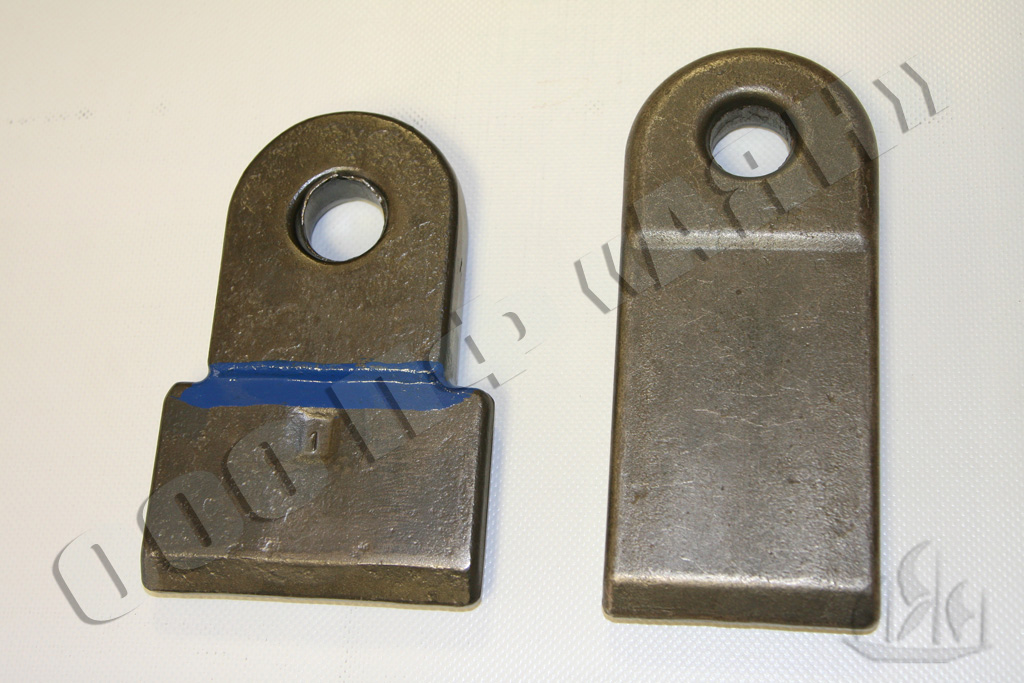

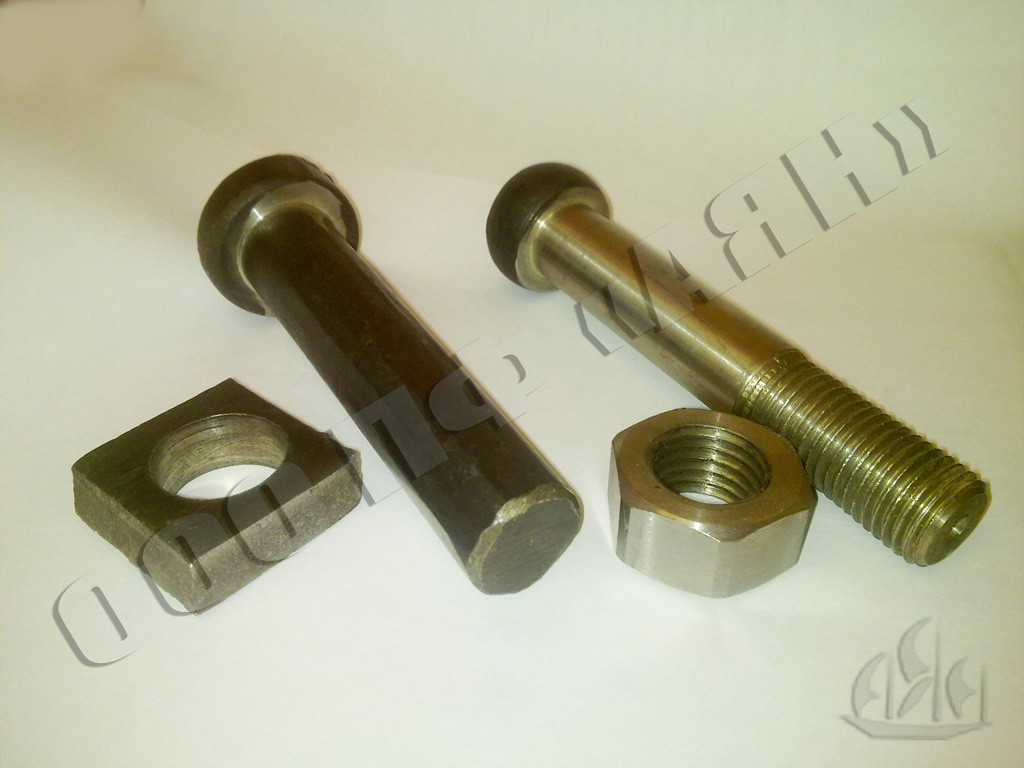

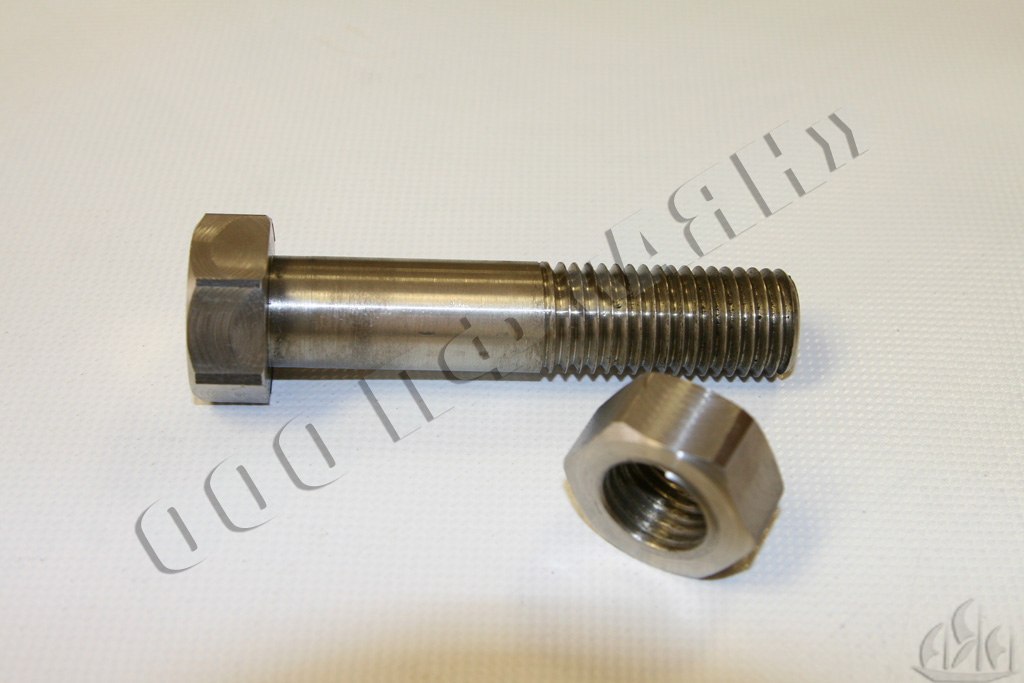

Жаропрочный крепеж.
